發布日期:2016-07-12 09:15
| MOS產品: 1.MOSFET靜電擊穿損壞原因及預防: MOSFET的柵極與源極間的電壓,即柵源電壓,一般為20-30V,如果所加柵源電壓超出這個范圍,就有可能造成永久損壞。原因是MOSFET的輸入阻抗較高,電荷不能及時的釋放,積聚在柵極,就會造成柵源之間電壓超出20-30V的上限,這時候MOSFET就可能損壞,例如人體的靜電往往會造成MOSFET的擊穿損壞。 為了防止MOSFET被靜電破壞,一般在整機制造過程中人體要通過靜電手鐲良好接地,電烙鐵接地等等都是必要的,在電路應用上在GS極之間加適當的穩壓管,或電阻來防止干擾脈沖或是靜電破壞。 2. MOSFET雪崩擊穿損壞原因及預防: 雪崩損壞是指MOSFET在關斷過程中,電感器件所產生的電壓尖峰超出MOSFET的漏極額定耐壓并超出一定的能量后,進入擊穿區域而導致的破壞模式。 在電路應用中預防雪崩擊穿一般采取如下原則: (1)大電流路徑盡量使用粗短布線,降低寄生電感。 (2)選擇適當的柵極電阻RG,抑制DV/DT。因為在開關斷開時產生的尖峰電壓,通過增大斷開時的常數RG,可以抑制尖峰電壓。但如果常數RG過大,往往會導致開關損耗的增大,因此選擇合適的柵極電阻RG很重要。 (3)添加吸收回路連接在MOSFET的漏極、源極之間 3. MOSFET過電流損壞原因及預防: 過電流是MOSFET在實際應用過程中,通過MOSFET的漏極電流超出額定電流的現象。 MOSFET的工作過程是受前級電路控制的,在整機生產過程中的一些工步異常,往往會導致前級電路工作異常,此時若前級電路輸出給MOSFET的柵極信號持續高電平,就會導致MOSFET的持續導通,此時流過MOSFET漏極的電流會超出MOSFET額定漏極電流的很多倍,就會導致過電流失效。 預防過電流一般采取如下措施 (1)設計使用過程中,實際電流要留有裕量。 (2)保證整機生產過程中的工藝穩定。 (3)保證其它器件的工作正常。 4. MOSFET線性區失效損壞原因及預防: 當MOSFET應用在開關電路時,如果MOSFET在開關過程中,功率MOSFET不能完全導通,電流上升及下降時間過長,功率MOSFET就工作在放大狀態,即線性區。功率MOSFET工作在線性區時,產生局部熱點,溫度過高,繼而損壞。一般損壞的熱點的面積較大,是因為此區域有一定時間的熱量積累,破位的位置往往也是散熱條件最差的區域。另外,在功率MOSFET內部,局部性能弱的單元,封裝的形式和工藝,都會對破位的位置產生影響。 預防線性區失效的方法就是要求MOSFET在做開關電路應用時,驅動電路的信號輸出要求幅值及速度合適,避免工作在線性區。 5.MOSFET工裝失效預防: MOSFET在管腳成型及散熱片工裝過程中,如果操作不當,應力過大,往往會造成芯片及塑封料的裂紋。 在MOSFET的引腳成型及切斷時,應注意以下幾點: (1)在彎折引線時,為了防止在封裝本體與引線之間施加相對應力,必須固定彎折點與本體之間的引線,不要觸摸本體,也不要拿著本體彎折引線,如下圖:

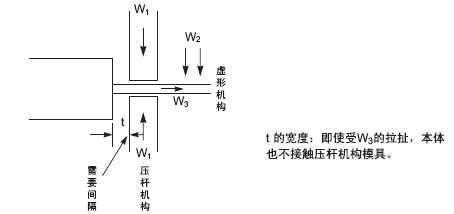

另外,當使用模具進行大量引線的成型時,必須設置固定引線的機構,要注意引線壓桿機構不能對器件本體施加壓力。如下圖:

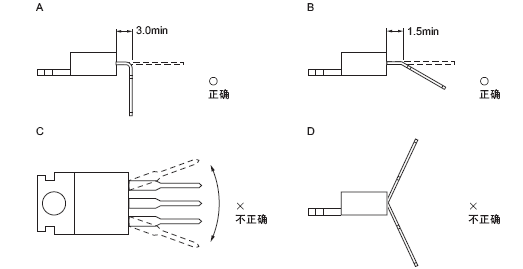

(2)將引線彎成直角時,必須離本體3mm的位置進行,并且彎曲度不能超過90度。當彎曲度不超過90度時,必須在距離本體至少1.5mm的地方進行彎折。如下圖:
(3)不能重復彎折引腳。 (4)不能向外側彎折引腳。 ? |
