2.什么是功率晶體管的安全工作區（SOA）？

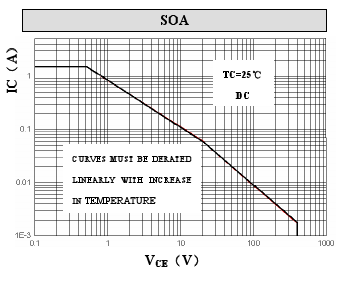

功率晶體管的安全工作區（SOA）由集電極最大電流Icm線、擊穿電壓BVceo線、集電極最大耗散功率Pcm線和二次擊穿功耗Psb線組成。由于使用時工作電流和最大電壓的設計都不會超過三極管的額定值，因此，正常情況下，集電極耗散功率和二次擊穿特性就是造成三極管失效燒毀的主要因素。用于功率晶體管的操作是非常重要的因為SOA圖指定的電壓和電流的條件下，功率晶體管可以安全使用。

3.為什么三極管要設定最高工作結溫？

由于三極管的工作電流受溫度的影響很大，因此當三極管工作時，耗散功率轉化為熱，使集電結結溫升高，集電結結電流進一步加大，會造成惡性循環使三極管燒毀。這種情況叫熱擊穿。將三極管不發生熱擊穿的最高工作溫度定義為最高工作結溫。

4.使用過程中如何考慮三極管熱失效？

每個器件具有不同的熱傳導路徑，但基本上需要計算從封裝體到環境空氣中的半導體芯片的熱阻。考慮散熱系統設計時也要使用此信息，通常電力設備有相當大的損失，這顯著的影響系統的可靠性和壽命時間。考慮熱設計時應注意的極端情況，最大允許結溫通常設定為120℃或150℃。

5.三極管在使用過程中如何避免或減少失效？

很明顯降低三極管的失效重要的是要盡量降低三極管工作時的功率、改善二次擊穿特性，這兩者其實是相關的。由二次擊穿的發生機理可知，溫度上升，導致三極管HFE增大，開關性能變差，二次擊穿特性變差（更容易發生二次擊穿）；溫度的升高，也使得三極管的實際耗散功率參數變差，三極管的安全工作區變小了。反過來，由于三極管的耗散功率主要和三極管的熱阻有關，耗散功率小，實際上也就是其所能承受的電流、電壓低，散熱性能差，同樣也影響到了二次擊穿特性。因此，防止工作時三極管溫升過高、提高三極管的耗散功率，是避免或減少三極管失效的有效辦法。

6.外加過大機械應力會對三極管造成怎樣的損傷和失效？

機械應力：包括機械沖擊、振動引起的慣性力。過大的機械應力可造成樣管失效，在受到撞擊或擠壓后，樣管內芯片會因外力而導致變形，甚至導致芯片和散熱片之間脫落，導致散熱不良而損壞，電性上表現為半通路狀態等。在我司做過的大量失效分析數據中，大部分機械應力都來自制造安裝過程中的打螺絲工藝。
